一、运用场所概述：

垃圾转运站门窗采用密闭设计，需设计离子送风系统，为垃圾站抽风除尘除臭系统的风量补偿，考虑到垃圾站部分自然补风，送风量为除臭抽风量的≤60%。

本项目在一层转运大厅配置1套离子送风系统（转运送风量约为除臭风量的60%），在二层卸料大厅配置1套（送风量约为除臭风量的60%）离子送风系统，原则上采用送风形式为外循环，送风的方向为垃圾站作业区。

二、离子新风系统工艺流程：

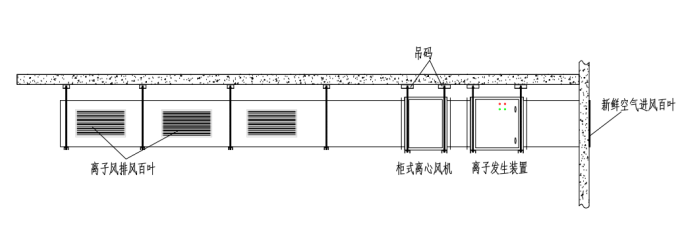

进百叶--管道--初效过滤-离子氧发生装置--离子新风-内置风机-管道--空间离子氧化除臭

三、离子新风系统工艺流程说明：

本系统以离子发生器为核心，其利用高频高压静电的特殊脉冲放电方式，产生高密度的高能活性氧（介于氧分子和臭氧之间的一种过渡态氧），迅速与污染物分子碰撞，激活有机分子，并直接将其破坏；或者高能活性氧激活空气中的氧分子产生二次活性氧，与有机分子发生一系列链式反应，并利用自身反应产生的能量维系氧化反应，进一步氧化有机物质，生成二氧化碳和水以及其它小分子。

系统送风形式为外循环，通过新风将离子发生器所产生的正负氧离子送至污染空间将臭气成分进行分解氧化。

要求离子发生装置电器安全标准符合GB4706.1-2005和GB4706.45-2009相关要求。

（1）系统设计

离子送风系统由空气过滤段、离子发生段、送风机、送风管路、送风口和控制系统组成。

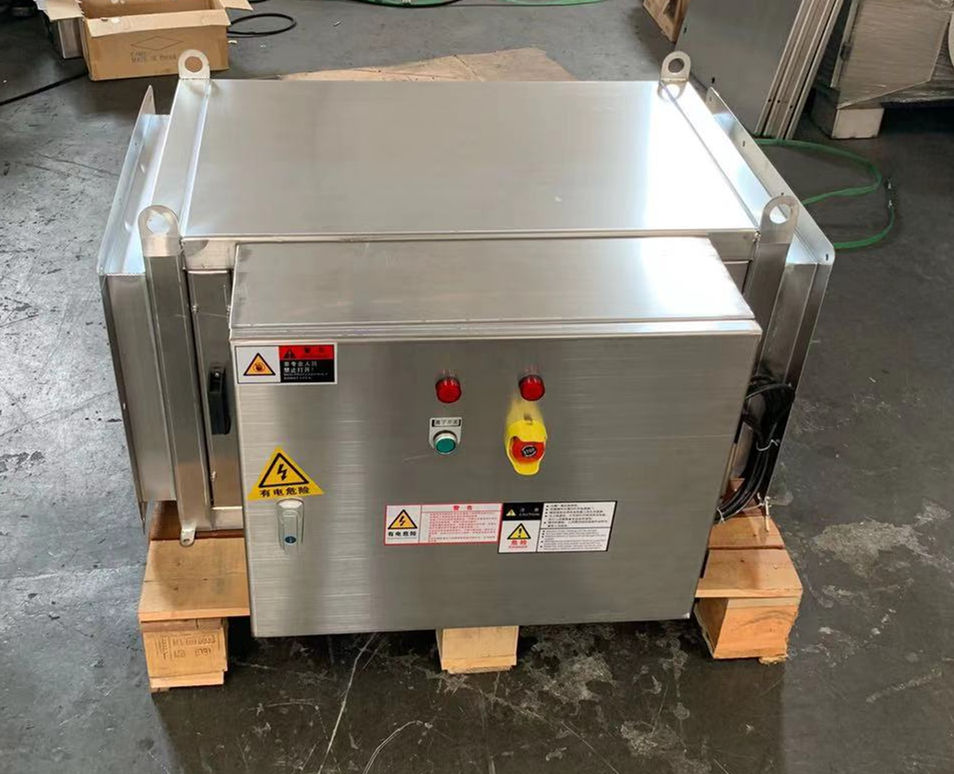

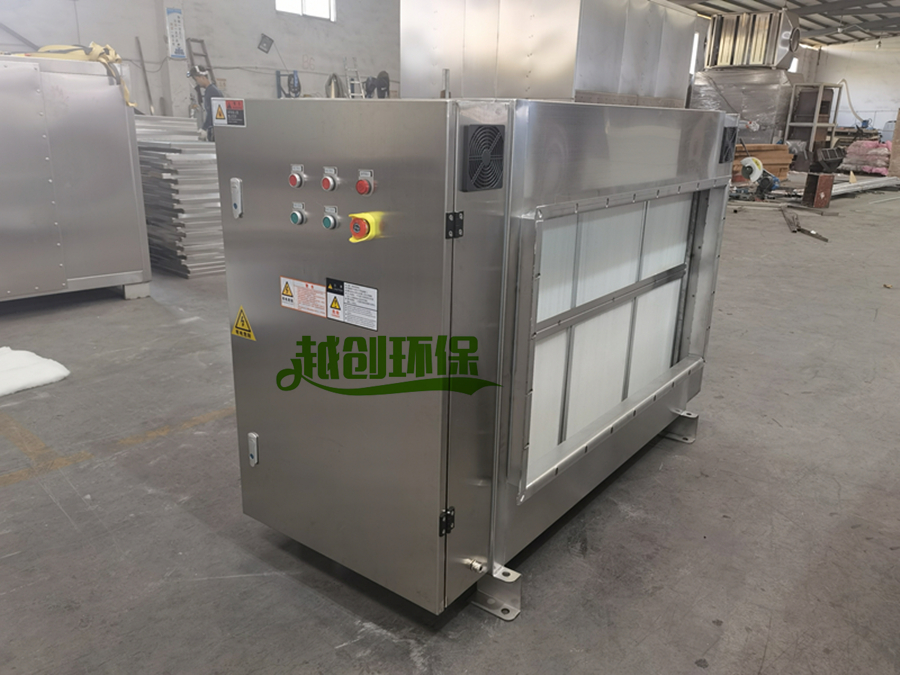

1）离子发生装置

品牌:华东科净

新风过滤精度：F5级

整机使用寿命≧15年

离子发生器使用寿命：≧30000小时

离子发生器总压损：≦100Pa

1）送风机

采用柜式离心风机，变频调速方式，含隔音装置、检修平台等必要组成，布置在压装车间室内。

4）送风管道

送风管道采用SUS304材料
